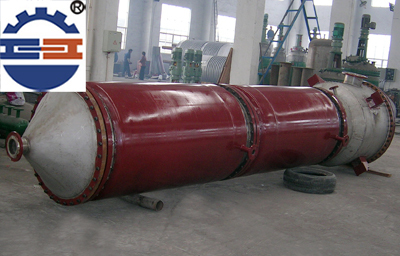

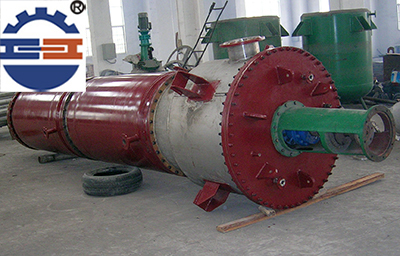

刮板蒸发器案例

刮板蒸发器的刮板形式有几种？

(1) 滑动刮板滑动刮板是一种基本、常见的刮板形式。刮板被安装在转子的四条刮板导槽内，由于受转子旋转的离心力作用而沿径向甩向蒸发筒体内壁面，同时随转子一起作圆周运动。刮板的这种刮动，使物料在蒸发壁面上呈膜状湍流状态，大提高了传热系数，同时这种连续不断的刮动，有效地抑制物料的过热、干壁和结垢等现象。通常，刮板采用填充聚四氟乙烯材质，它适宜低于150℃的工作温度；当蒸发温度高于150℃时，需采用碳纤维材质。刮板的端面加工有呈一定角度的导液槽。

(2) 固定刮板固定刮板都采用金属材料，它被刚性连接在转子上，刮板的长度同蒸发筒身，旋转刮板与蒸发筒身内壁的间隙仅为1-2mm，要求较高的加工与安装精度，它适宜特高粘度及易起泡沫物料的蒸发浓缩、脱溶或提纯。

（3）铰链刮板这种刮板适宜于易在加热面上结垢的物料，刮板蒸发器的刮板通常采用金属件，采用活动铰链方式将刮板安装在转架上。当转子转动时，由于离心力的作用，刮板被紧压在蒸发筒体内壁，(与壁面)呈一定角度在壁面滑动，将物料成薄膜，且防止壁面结垢。底封头单独设计的W型底封头，并配置耐高温自润滑轴承，既便于物料的出料，同时，便于底轴承的维护和维修。

刮板蒸发器主要由加热夹套和刮板组成，夹套内通加热蒸汽，刮板装在可旋转的轴上，刮板和加热夹套内壁保持很小间隙，通常为0.5～1.5 mm。

料液经预热后由蒸发器上部沿切线方向加入，在重力和旋转刮板的作用下，分布在内壁形成下旋薄膜，并在下降过程中不断被蒸发浓缩，完成液由底部排出，二次蒸汽由顶部逸出。在某些场合下，这种蒸发器可将溶液蒸干，在底部直接得到固体产品。

传热系数值高，蒸发能力大，蒸发强度可达到200kg/m2，hr，热效率高。物料加热时间短，约5秒至10秒之间，且在真空条件下工作，对热敏性物料更为有利，保持各种成份不产生任何分解。
